Programmablaufplan (PAP)

Onlineversion >>

PAP-Designer (Ziel speichern unter...) >>

Ein Programm kann auch als Programmablaufplan dargestellt werden.

Hauptsächlich werden die folgenden Elemente verwendet:

Kreis; Oval / Rechteck mit gerundeten Ecken: Terminator

Pfeil, Linie: Verbindung zum nächstfolgenden Element

Rechteck: Operation (Tätigkeit)

Beispiel:

Rechteck mit doppelten, vertikalen Linien: Unterprogramm ausführen

Beispiel:

Raute: Verzweigung / Entscheidungen

Beispiel:

Parallelogramm: Ein- und Ausgabe (ist in der DIN 66001 von 1982 zwar definiert, soll jedoch nicht für PAs verwendet werden)

Beispiel:

Aufgabe 1

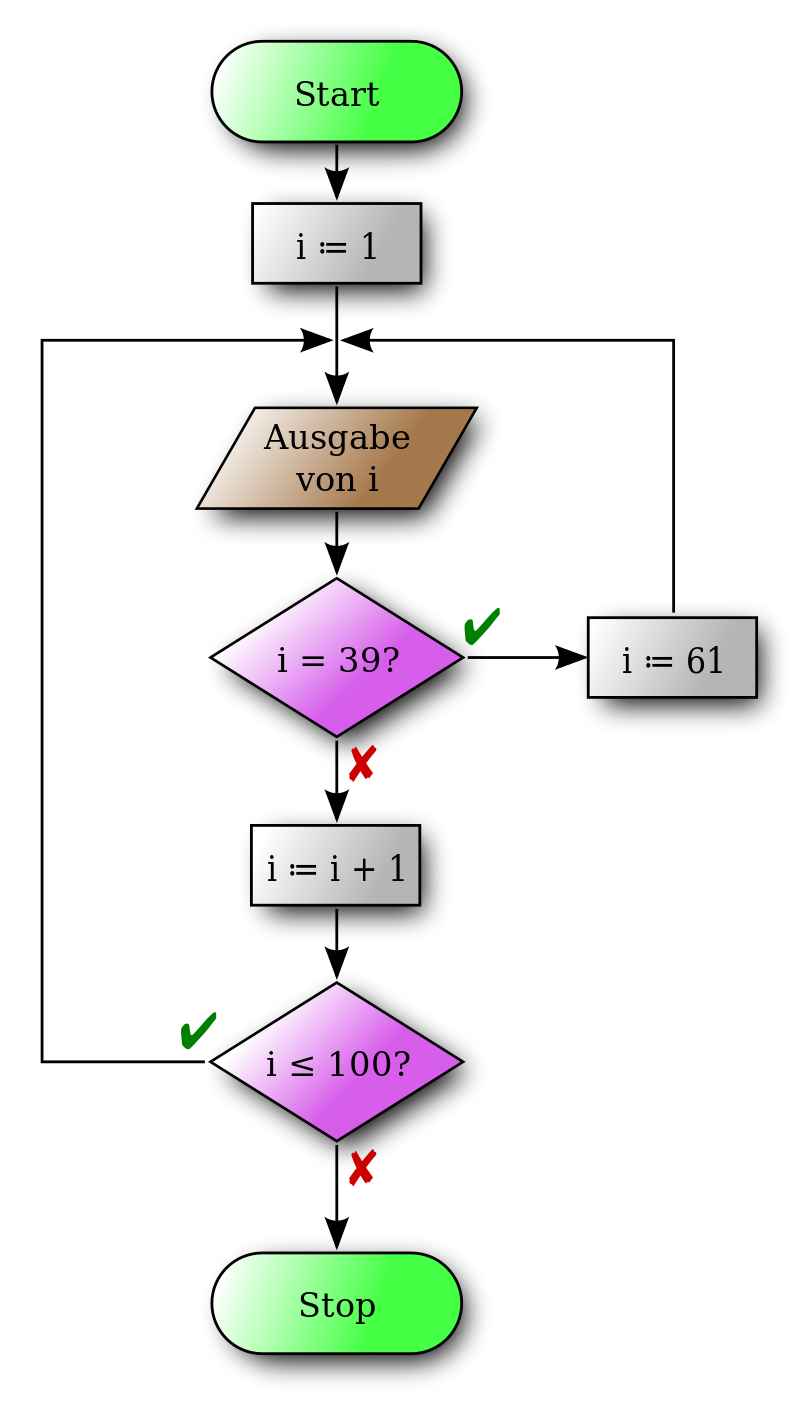

Verbinde möglichst alle Elemente Algorithmus. Beispiel: >>
Finde einen eigenen sinnvollen Algorithmus!
Hinweise:

Beschriftungen durch Doppelklick auf das Objekt
Pfeile durch Anklicken der Unterseite der Elemente

Schleifen
Bei Kopf- und fußgesteuerten Schleifen werden Verzweigungen als Abbruchbedingung verwendet. Für Zählschleifen gibt es eine eigene Darstellung mit begrenzten Trapezen.

Hinweis: i++ ist eine Kurzform für i=i+1

Kopfgesteuert mit WHILE	Fußgesteuert	Zählschleifen mit FOR, REPEAT

Beispiel Quadrat Tigerjython PAP: ...		PAP: ...
Das obige Beispiel Quadrat soll in eine Funktion umgewandelt werden. Mittels einer weiteren Schleife soll jeweils diese Figur erzeugt werden. PAP: ...

Aufgabe 2
Die nachfolgenden Aufgaben sollen mit allen 3 Schleifenarten realisiert werden.
a) Die Zahlen von 1 bis 10 sollen ausgegeben werden.
b) Die Zahlen von 1 bis 10 sollen mit ihren Quadraten ausgegeben werden.

Aufgabe 3
Vollziehe das Beispiel nach! Ersetze die Einträge so, dass ein anderer sinnvoller Algorithmus entsteht!

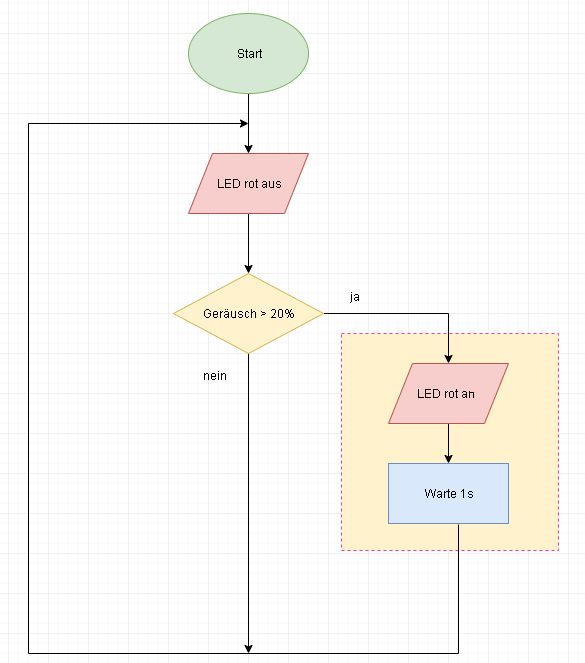

Beispiel PAP
