Aufgabenkomplex 2
Zusammenschaltung meherer Gatter

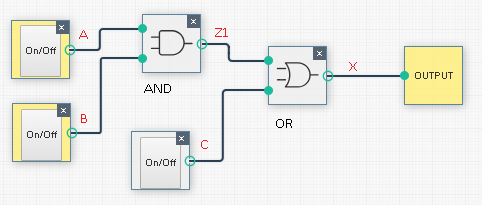

2a) Probiere die Schaltung aus und notiere die
Wahrheitstabelle! Notiere die Kurzform der Gleichung (A AND B) or ... !

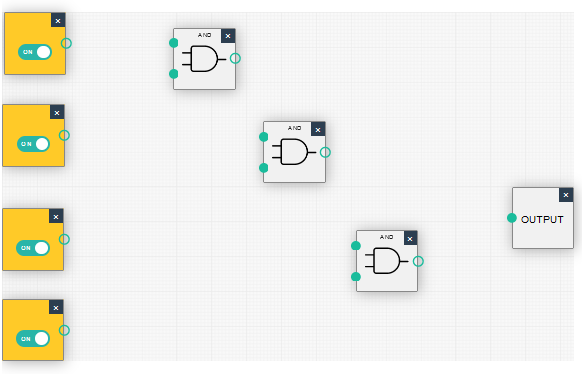

2b) Erstelle aus AND-Gattern mit je 2 Eingängen ein AND-Gatter mit mind. 4 Eingängen (nur volle
Belegung 1 ergibt das Ausgangssignal 1)
- Bildschirmfoto des Ergebnisses erstellen

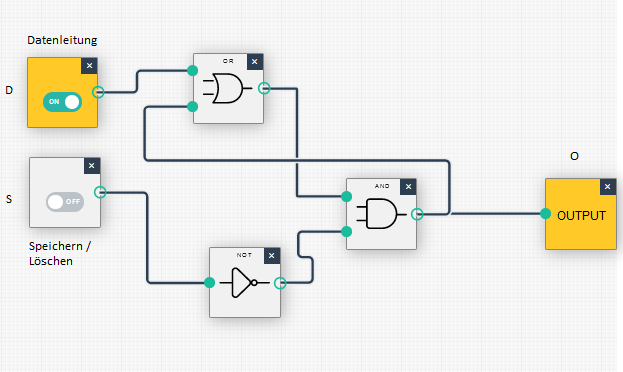

2c) Flip Flop Schaltung. So funktioniert ein Speicherstick!
Probiere die Schaltung aus!
Ein Impuls auf der Datenleitung führt zu einem dauerhaften Speichern im Output. Egal, was danach passiert.
Erst mit dem Löschbefehl kann das Bit im Output wieder auf 0 gesetzt werden.
Notiere eine mögliche Wahrheitstabelle! Gehe dabei von einem neuen unbelegten Stick aus.
2d) Probiere die Schaltung aus! Notiere die Gleichung und die Wahrheitstabelle!

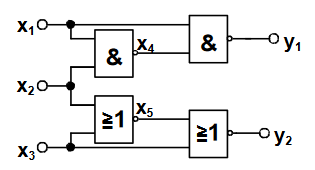

2e) Baue die Simulationen zu den Logischen Gleichungen auf! >>

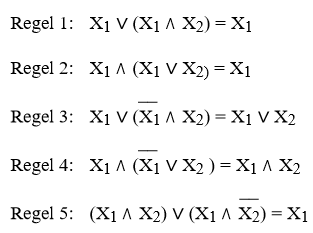

2f) Weise im Simulator nach, dass folgende logische (boolesche) Grundregeln gelten!
x1 und x2 sind die Eingangssignale und müssen die gleichen Ergebnisse wie hinter dem = liefern.
