AG Mechatronik Arduino - ein IDE zur Programmierung von Arduino-Hardware

Installation der Software "Arduino 1.6.5"

  • Für Arduino/Funduino gibt es eine eigene Programmentwicklungsumgebung (IDE) für C/C++.
    Sie vereinfacht das Programmieren sehr.
  • www.arduino.cc - Download
    + arduino-1.6.5-windows.exe - ca 70 MB
    • WinXP: als Administrator ausführen arduino-1.6.4-windows.exe
    • nach Installation: - Arduino/Funduino an USB-Port des PC stecken
    • Meldung "Neu Hardware gefunden", eventuell Administrator und dessen Kennwort eingeben
    • "Assistent für das Suchen neuer Hardware"
      - "Nein, diesmal nicht!" auswählen - OK
      -  .. Softwarekomponente "Arduino UNO".. " - Software automatisch installieren (empfohlen) - OK
      - "Software wird installiert..."
      -  Fertigstellung

weitere Installationshinweise:
- arduino.cc/en/Guide/Windows#toc4
- step-by-step screenshots for installing the Uno under Windows XP.
- http://schuelerlabor.informatik.rwth-aachen.de/sites/default/files/materialien/Installationsanleitung%20Arduino.pdf

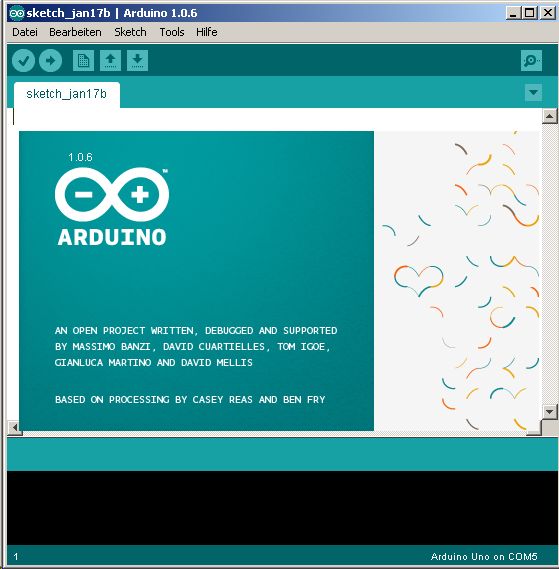

IDE "Arduino" in Aktion

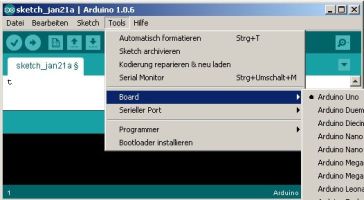

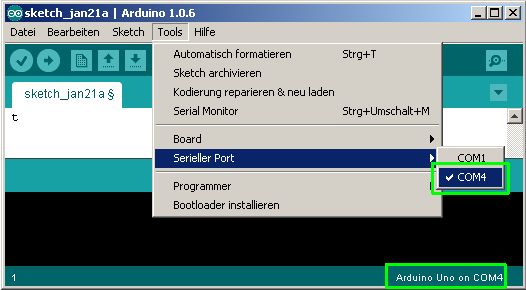

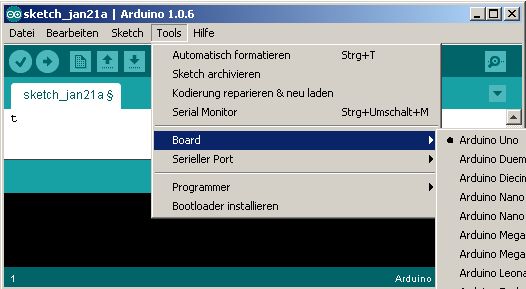

IDE konfigurieren

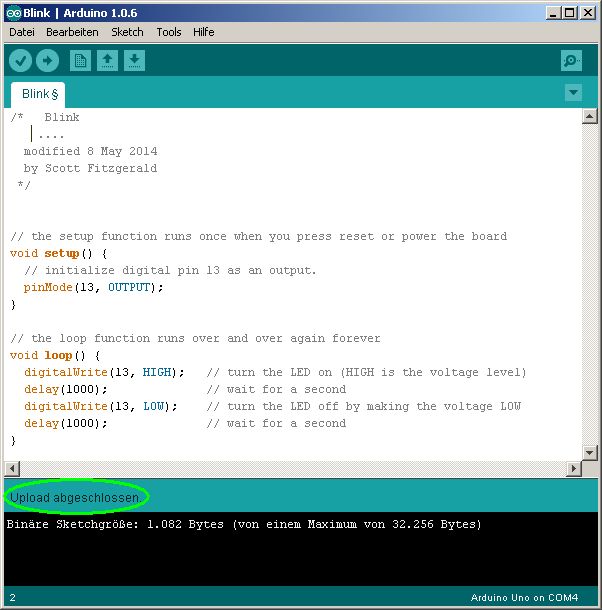

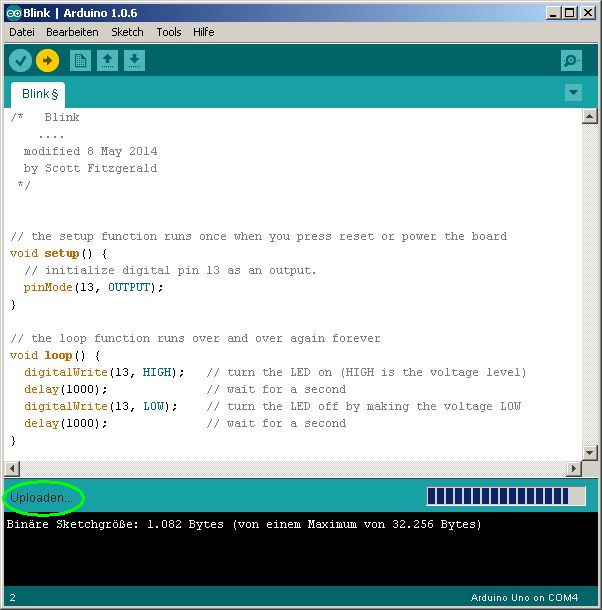

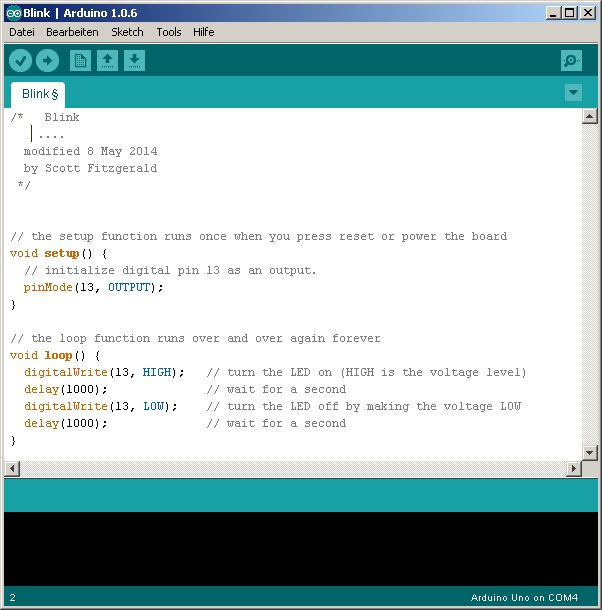

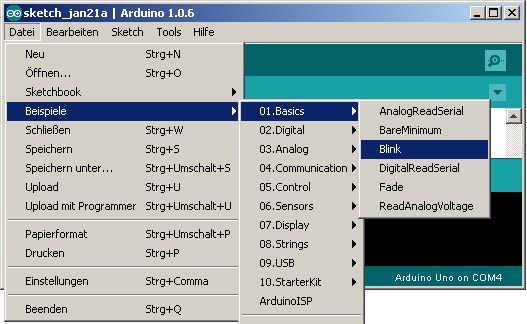

Beispielprogramm "Blink" laden, kompilieren, übertragen und ausführen



Jetzt sollte eine kleine gelbe LED im Sekundentakt blinken.
Ändere die Anweisungen delay(1000), so dass die Blinkzeit verändert wird.
OK - Softwareinstallation sowie das Übertragen und Starten eines Arduino-Programms ist erfolgreich verlaufen.

Hotkey's für die Arduino-IDE

  • STRG+R  - Compilieren
  • STRG-U  - Compilieren und Uploaden
  • UMSCH-STRG-M  - Serial Monitor öffnen
