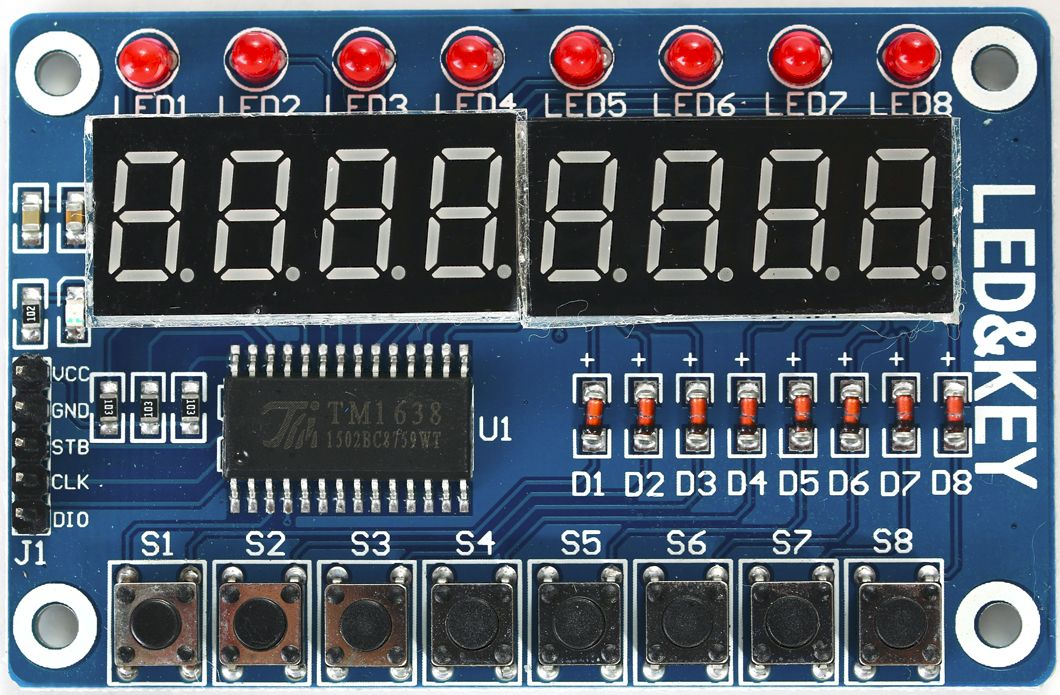

TM1638-Modul mit 8 Tastern, 8 LEDs und 8-stelliger 7-Segmenteanzeige

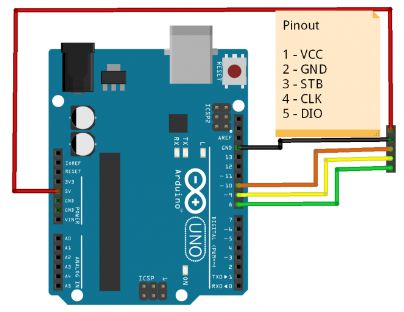

Dieses Modul wird uns in der Zukunft sehr nützlich sein, denn es stellt uns eine Vielzahl von Ein- und Ausgabemöglichkeiten zur Verfügung. Dazu werden nur drei Pins des Arduino's belegt. Den Rest erledigt die MCU TM1638.

Für den Arduino brauchen wir noch die tm1638-library.
Nach dem Herunterladen wird sie in der Arduino-IDE über das Menü  "Sketch - Bibliothek einbinden - .ZIP-Bibliothek hinzufügen ... " aus dem Download-Ordner des Browser importiert.
In der Schule kannst du diese über den Desktop unter  Unterrichtsmaterialien - Software - AG - Mechatronik - Arduino finden.
Danach findest du über das Menü "Sketch - Bibliothek einbinden" unter "Arduino Bibliotheken" den Eintrag "tm1638-library-master" und unter Menü "Datei - Beispiele - Beispiele aus eigenen Bibliotheken" den Eintrag "tm1638-library-master".

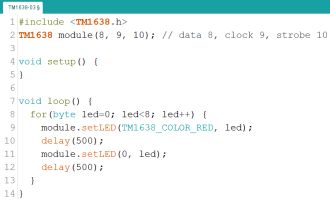

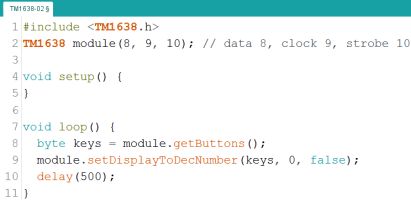

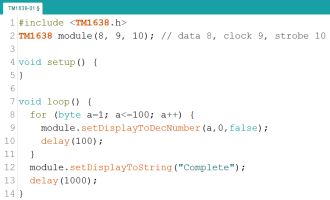

Aufgabe 1  Wir lernen das Modul zur Augabe von Texten und Zahlen auf der achtstelligen LED-7-Segment-Anzeige nutzen.	Aufgabe 2 Wir lernen die acht Taster auf dem Modul abzufragen.	Aufgabe 3  Wir lernen die acht roten LEDs einzeln auf dem Modul zu schalten.
TM1638-01.ino	TM1638-02.ino	TM1638-03.ino

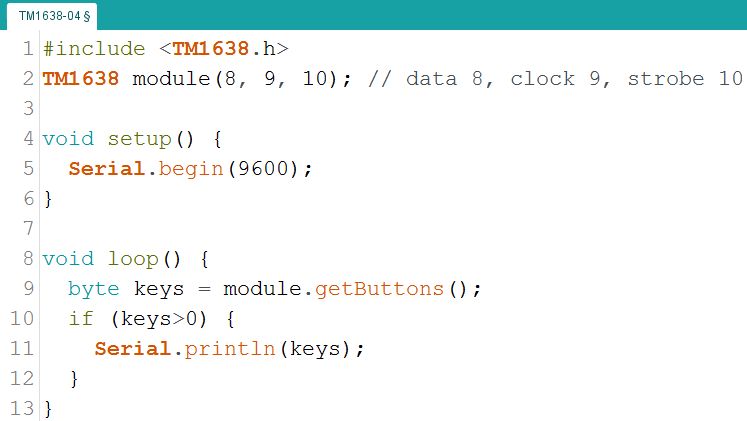

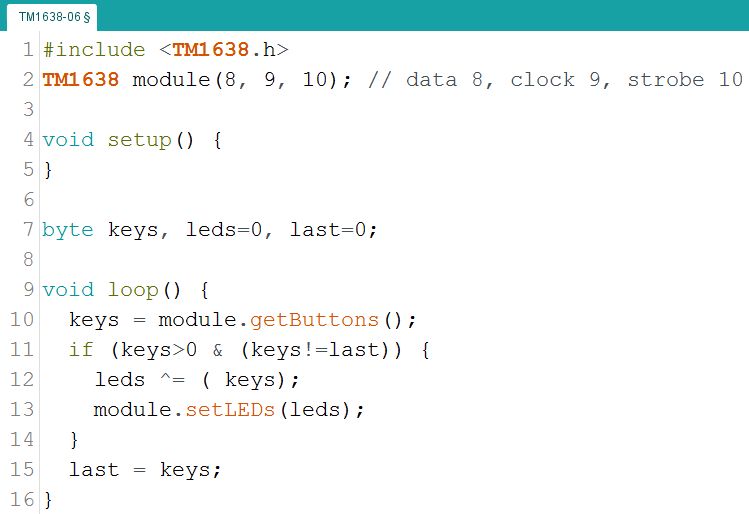

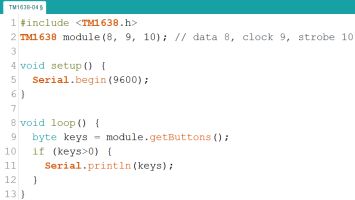

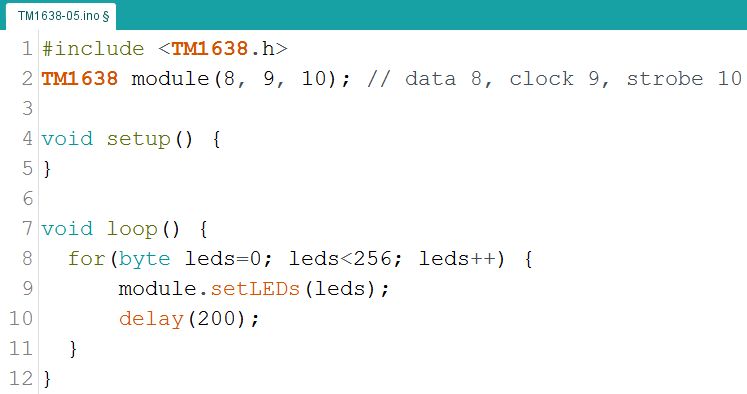

Aufgabe 4 Wir geben die Eingabe auf dem Modul auf den seriellen Monitor aus.	Aufgabe 5 Mehrere LEDs gleichzeitig zu schalten ist auch kein Problem.	Aufgabe 6 Wir koppeln die Taster mit den LEDs und haben bis zu acht Wechselschalter.
TM1638-04.ino	TM1638-05.ino	TM1638-06.ino
