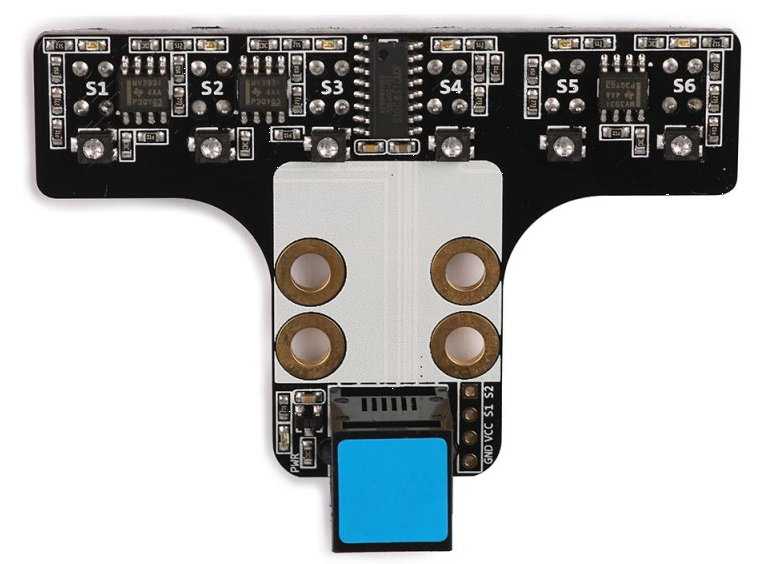

Der Sensor wird über eine
1-Wire-Verbindung betrieben.
Ein Schaltplan ist im Netz nicht zu finden, jedoch lassen seine Bauelemente Rückschlüsse auf seine Funktionweise zu.
Die 6 IR-Reflexionslichtschranken werden über jeweils einen Komperator ausgewertet.
Deren Ausgangssignale werden von einer festprogrammierten MCU aufgenommen und aus Anfrage gesendet.
