- Gehe zu Position [1,-60,6] und schaue in Richtung der positiven x-Achse.
Lerne die Schaltung aus 9 Schaltern(Hebeln) kennen.
Bearbeite die Schaltung auf der Tafel.

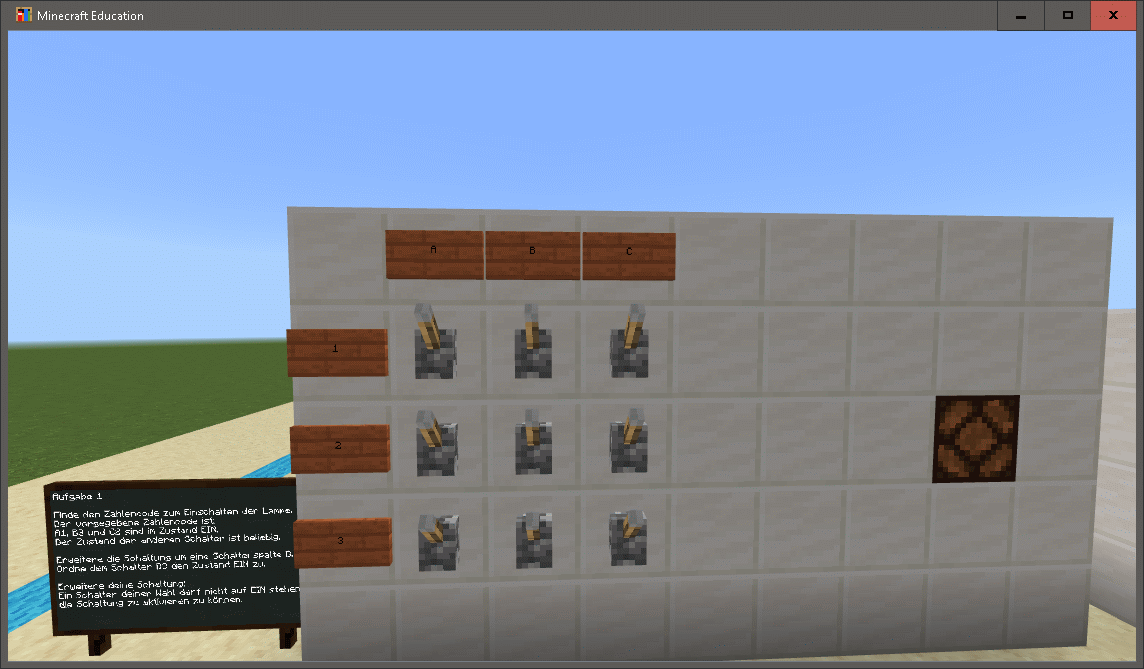

Aufgabe 1 Finde den Zahlencode zum Einschalten der Lampe. Der vorgegebene Zahlencode ist: A1, B3 und C2 sind im Zustand EIN. Der Zustand der anderen Schalter ist beliebig. Erweitere die Schaltung um eine Schalterspalte D. Ordne dem Schalter D3 den Zustand EIN zu. Erweitere deine Schaltung: Ein Schalter deiner Wahl darf nicht auf EIN stehen, um die Schaltung zu aktivieren zu können.
- Gehe zu [0,-60,20] und lerne die Schaltung kennen.
Bearbeite die Aufgaben auf der Tafel.
Aufgabe 2 Finde die Schalterstellungen zum Einschalten der Lampe und schreibe diese auf die Tafeln unter den Schaltern. Lerne die Schaltung kennen und erkenne logische Grundschaltungen. Ändere den Zustand eines Schalters zum Aktivieren der Lampe. Erweitere die Schaltung um zwei weitere Schalter und schreibe deren Aktivierungszustand auf Tafeln darunter. - Gehe zu [35,-60,5] und lerne die Schaltung kennen.
Bearbeite die Aufgaben auf der Tafel.

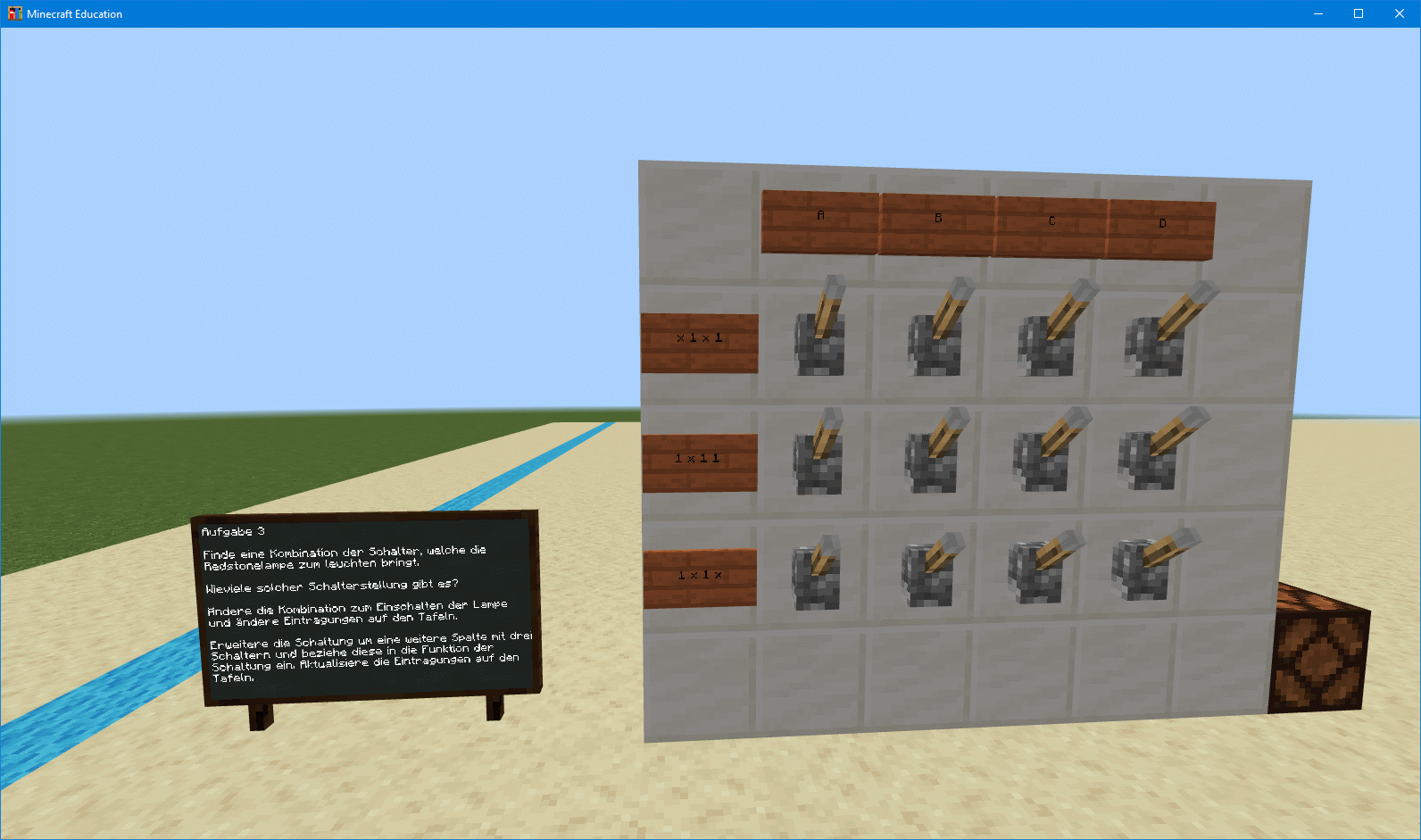

Aufgabe 3 Finde eine Kombination der Schalter, welche die Redstonelampe zum leuchten bringt. Wieviele solcher Schalterstellung gibt es? Ändere die Kombination zum Einschalten der Lampe und ändere Eintragungen auf den Tafeln. Erweitere die Schaltung um eine weitere Spalte mit drei Schaltern und beziehe diese in die Funktion der Schaltung ein. Aktualisiere die Eintragungen auf den Tafeln. - Gehe zu [20,-60,15] und lerne die Schaltung kennen.
Bearbeite die Aufgaben auf der Tafel.

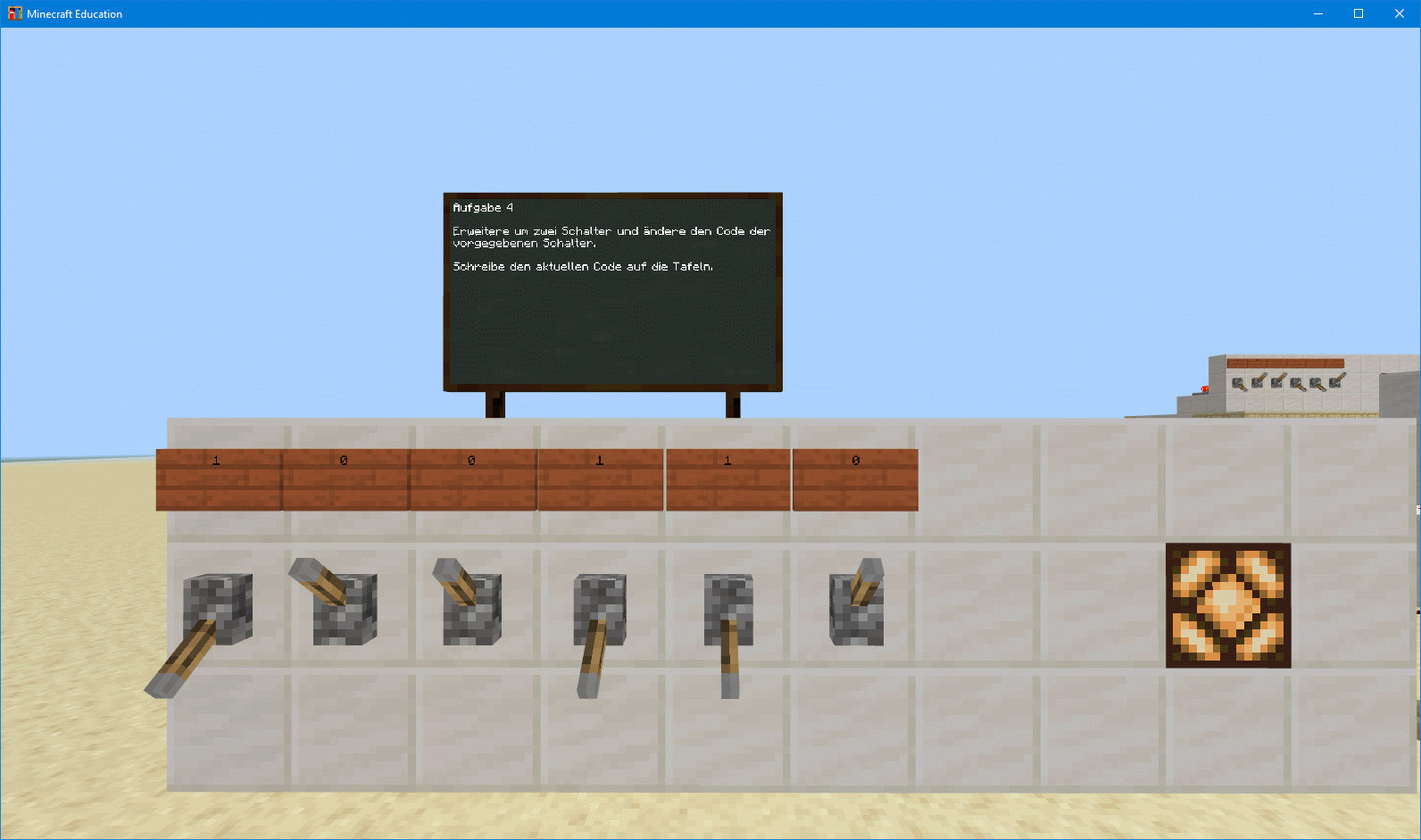

Aufgabe 4 Erweitere um zwei Schalter und ändere den Code der vorgegebenen Schalter. Schreibe den aktuellen Code auf die Tafeln. - Gehe zu [20,-60,15] und lerne die Schaltung kennen.
Bearbeite die Aufgaben auf der Tafel.

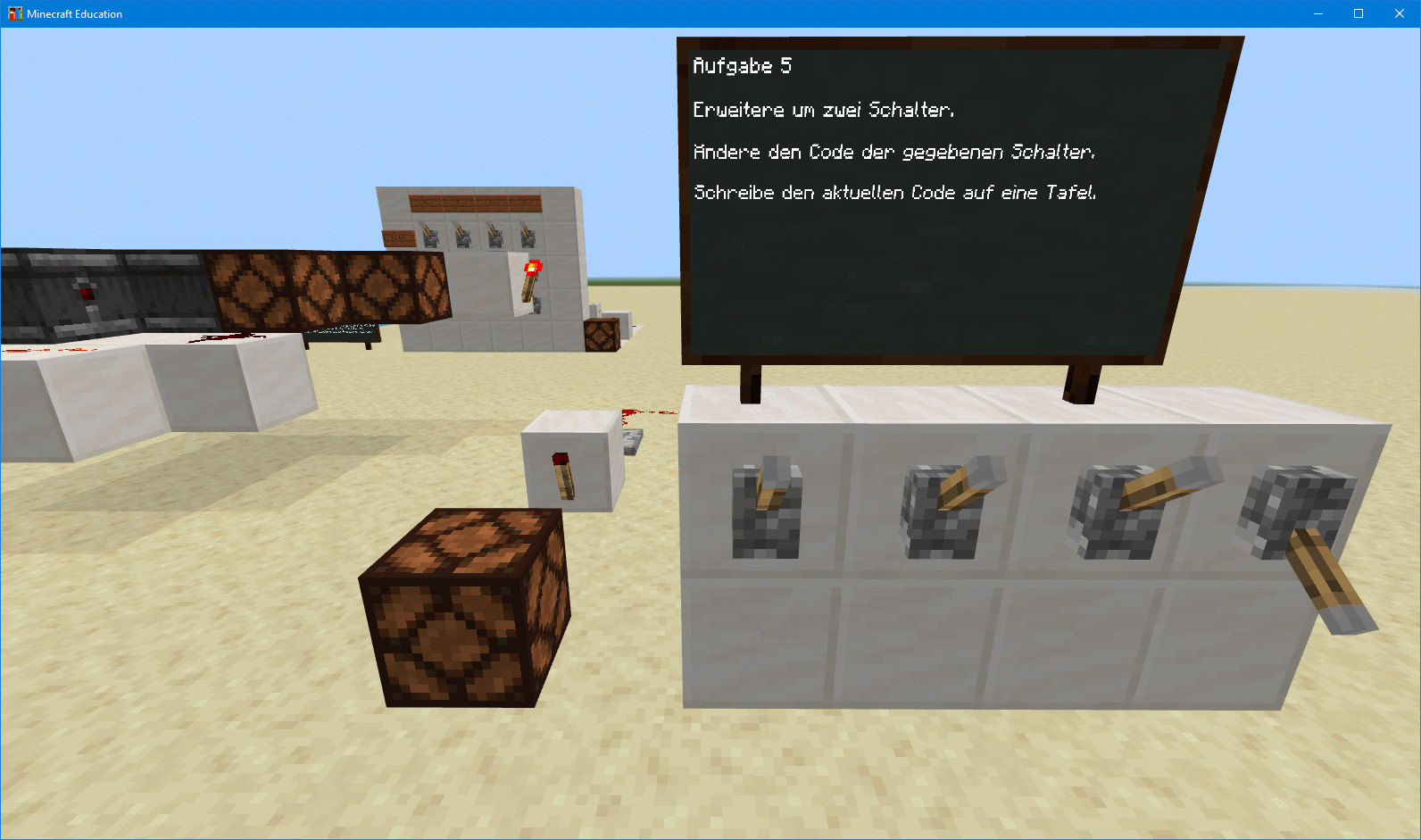

Aufgabe 5 Erweitere um zwei Schalter. Ändere den Code der gegebenen Schalter. Schreibe den aktuellen Code auf eine Tafel. - Gehe zu [1,-60,38] und lerne die Schaltung kennen.
Bearbeite die Aufgaben auf der Tafel.

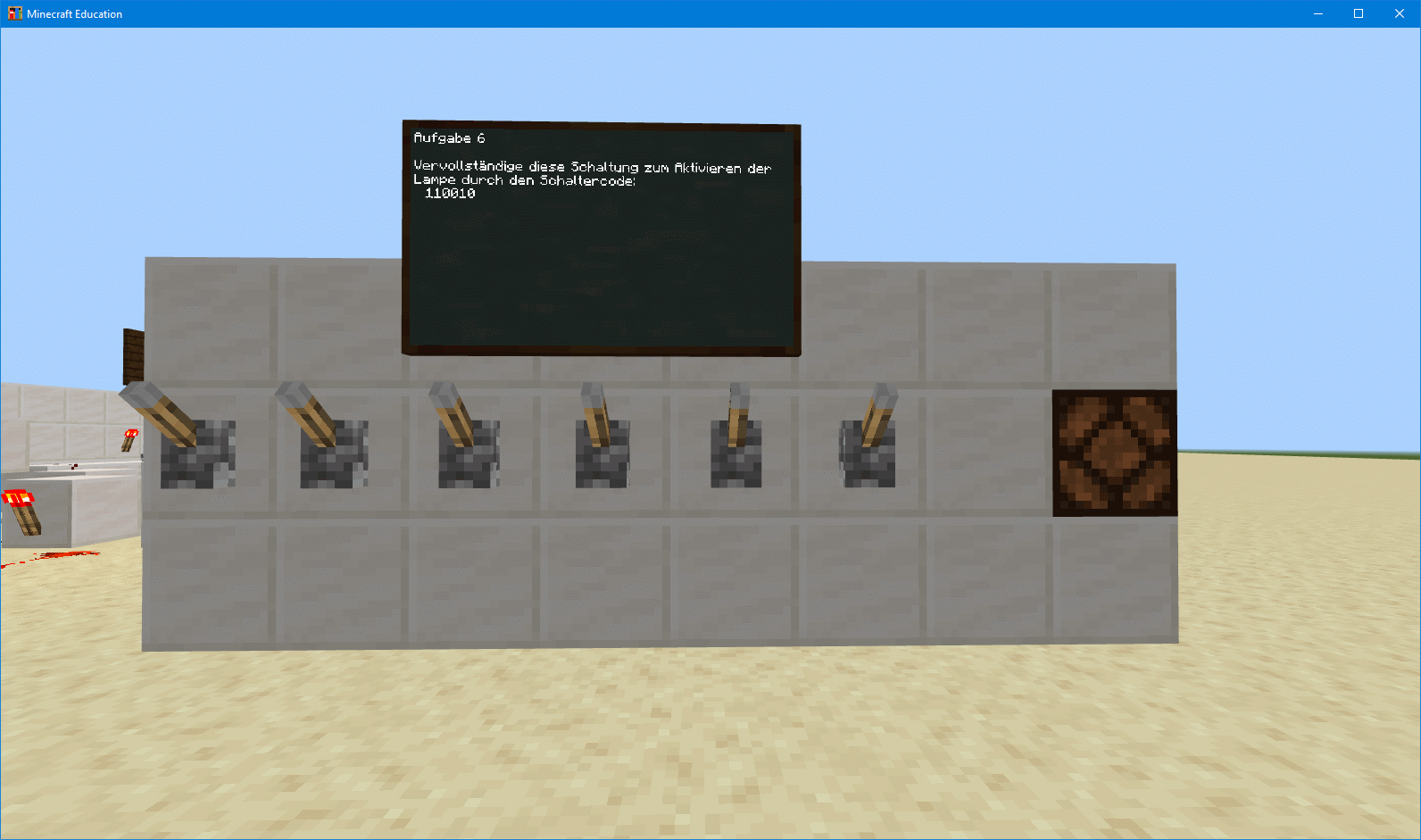

Aufgabe 6 Vervollständige diese Schaltung zum Aktivieren der Lampe durch den Schaltercode: 110010 - Schaltbild
