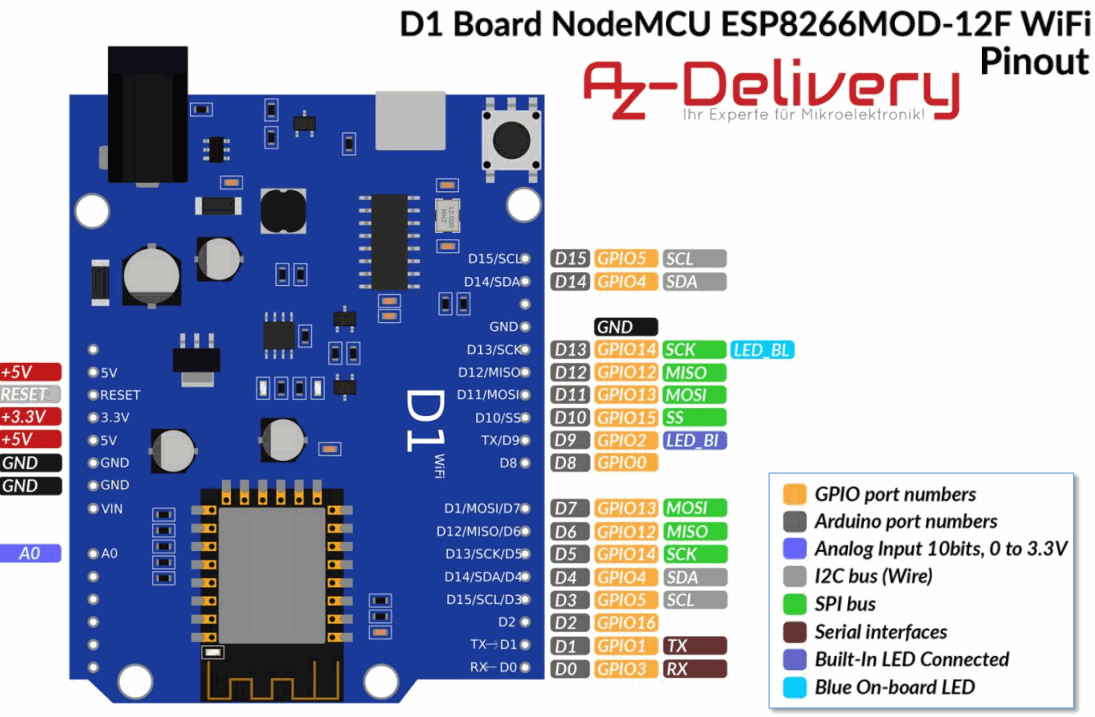

D1 Board NodeMCU ESP8266MOD-12F WiFi im Uno-Format

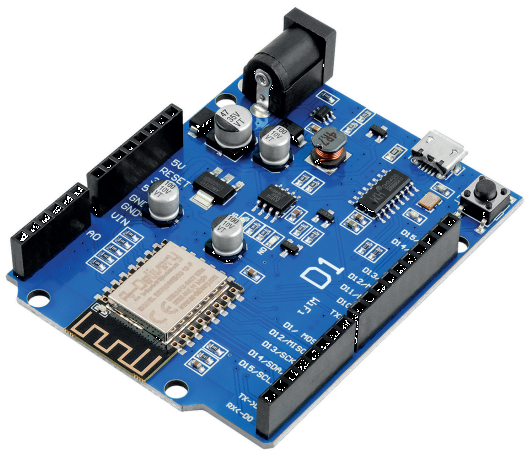

- D1 mit ESP8266mod-12F im Uno-Format
- Datenblatt
Ende März 2022 stehen uns die ersten Module zur Verfügung.
Mit und ohne Breadboard sind diese Module auch mit Arduino-Shields nutzbar.
Hier gibt es noch sehr viel zu lernen.

Robot Car mit MicroPython: Teil 1 | Teil 2 | Teil 3 || MicroPython auf dem ESP8266: Vortag |
MicroPython mit dem ESP32/ESP8266: Teil 1 | Teil 2 | Teil 3 | Teil 4 | Teil 5 | Teil 6 || Frostwächter mit ESP8266 und MicroPython: Teil 1 | Teil 2 | Teil 3 |
MicroPython und ESP32 / ESP8266 als Datenlogger | mehr Projekte
Putty und ESP-Module || WebRepl || WebRepl - Notizen

Grundprogramme

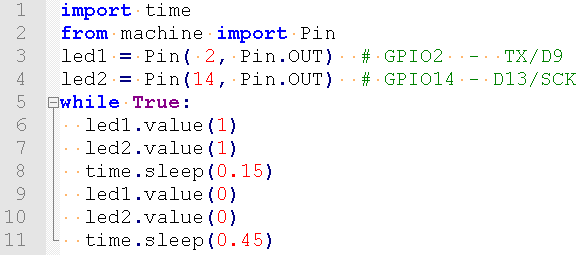

Onboard-Leds blinken

blink-2.py

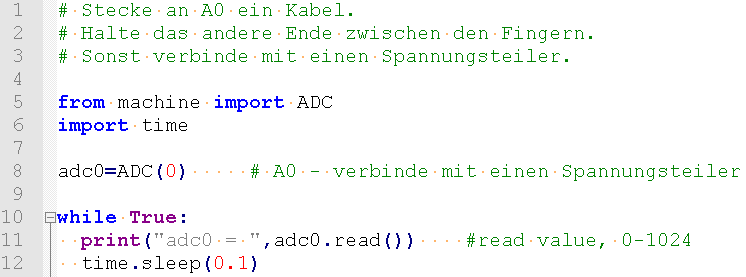

Analoge Werte einlesen

analogRead.py | mehr: Wokwi: Temperatur Wokwi: Licht (1) (2) (3) (4) (5)

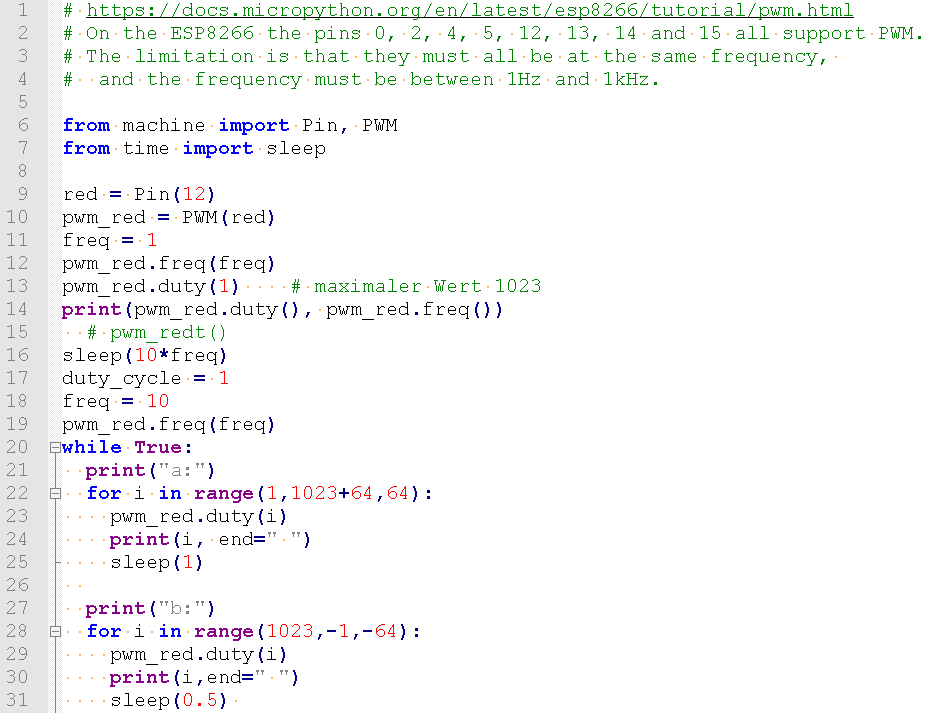

PWM-Test

pwm-test.py

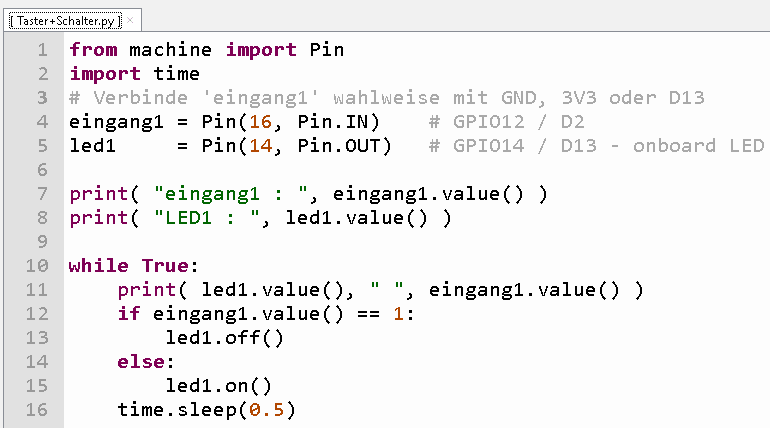

Taster und Schalter

taster+schalter.py | 1 | 2 3

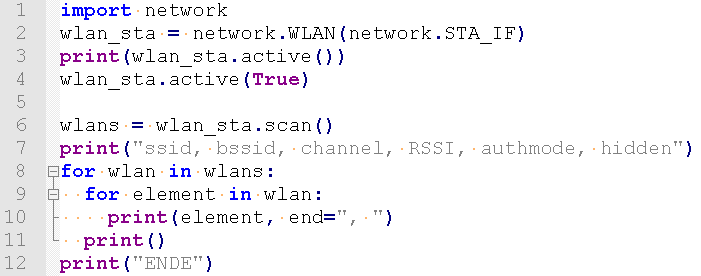

WLAN Scanner

wlan-scan.py

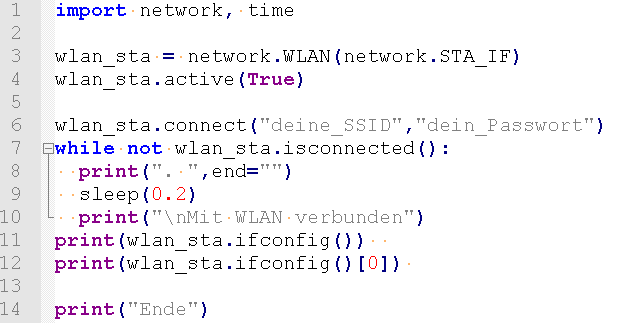

ESP-Station mit WLAN verbinden

wlan-connect.py | Wifi-Connect.py

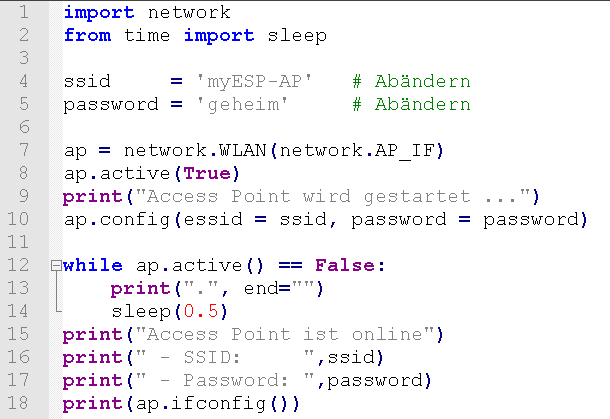

ESP als Access Point (Webrepl ausschalten!)

Access_Point.py | Liesmich

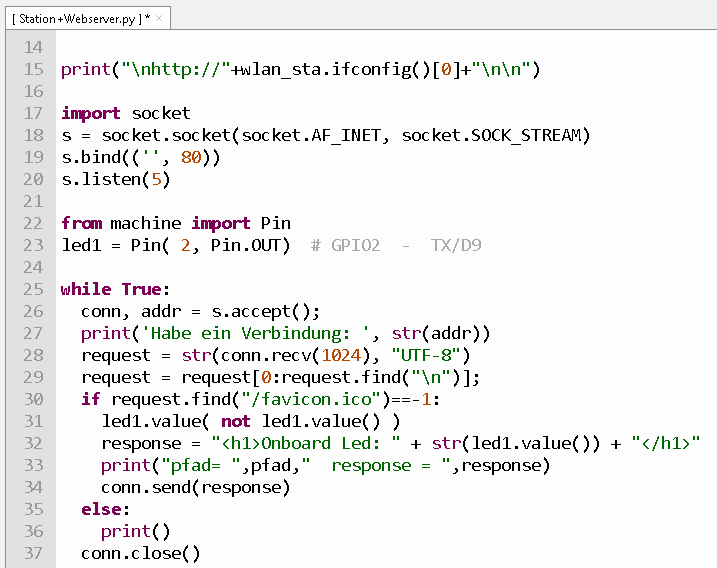

ESP-Station als Webserver

Station+WebServer.py | mehr ...

ESP-Now - direkte kabellose Datenübertragung zwischen ESP-Modulen (siehe espnow — support for the ESP-NOW wireless protocol)

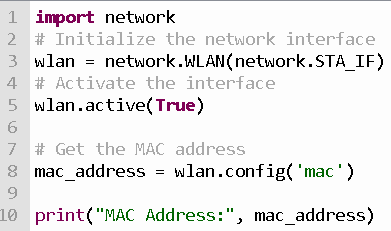

MAC-Adresse bestimmen

mac-adresse-bestimmen.py | 1

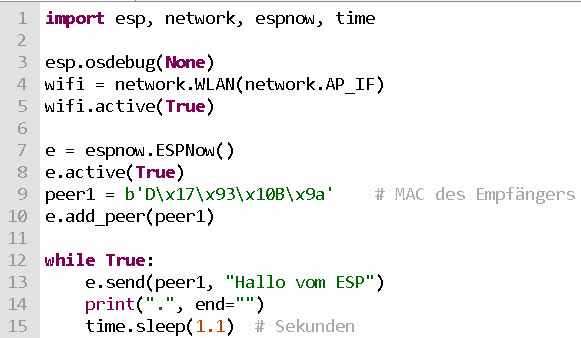

ESP-Now Sender

espnow-sender.py | 1 | 2

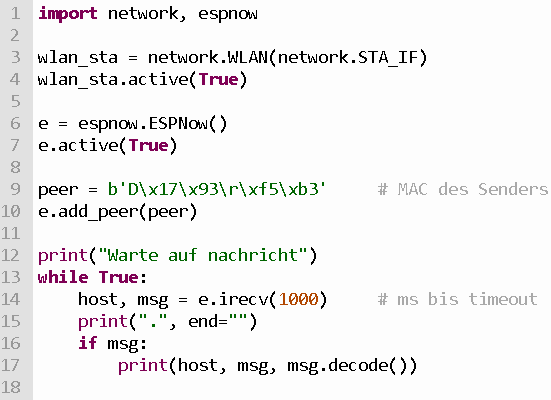

ESP-Now Empfänger

espnow-receiver.py | 1 | 2
Anwendungsbeispiele
  • Fernsteuerung mit Berührungssensoren
  • Fernsteuerung fürs RoboCar

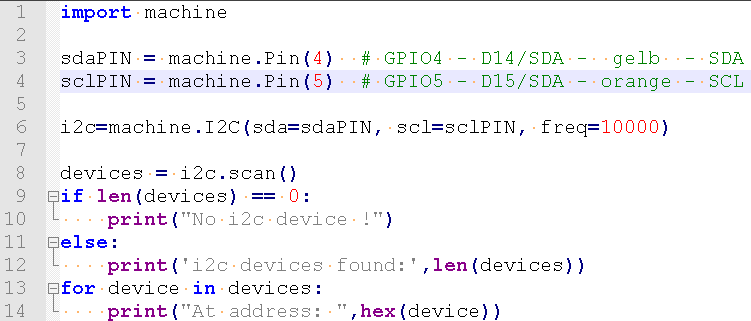

    • I2C-Bus scannen

    i2c-scan.py

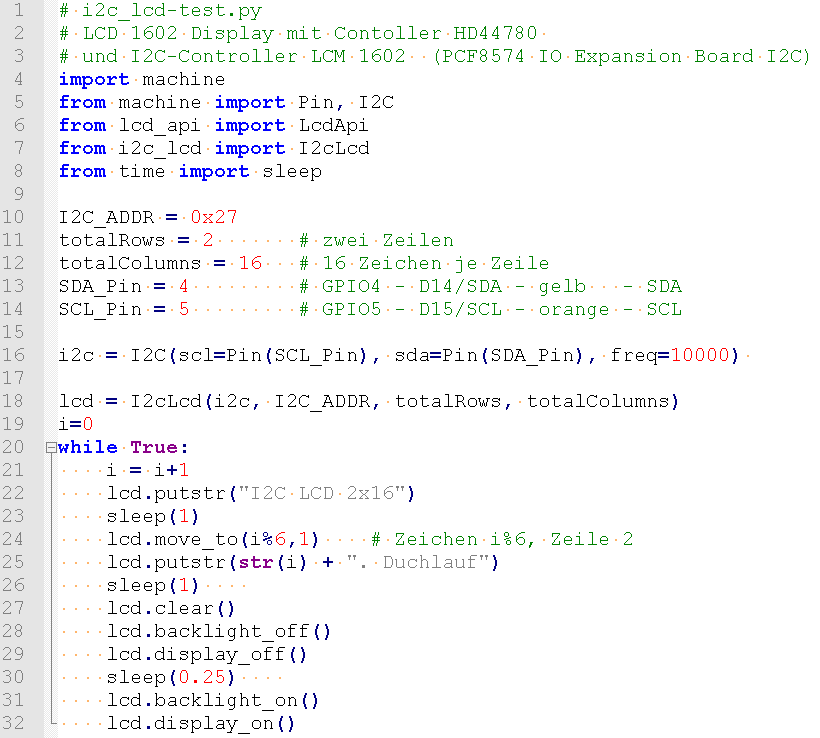

    2x16 LCD-Display mit I2C
    Wokwi: 1 | 2 |
    i2c_lcd-test.py | lcd_api.py | i2c_lcd.py || 1 | 2 |
    OLED mit SSD1306 und I2C in Micropython
    0 1 2
    ssd1306-demo.py und ssd1306.py
    TFT Display, 1,77", SPI, 128x160 Pixel

    ...
    LED&Key-Modul SPI

    demo.py | tm1638.py | 3
    Arduino LCD Keypad Shield Wokwi: 1 2 3
    Demo | esp_gpio_lcd | lcd_api |

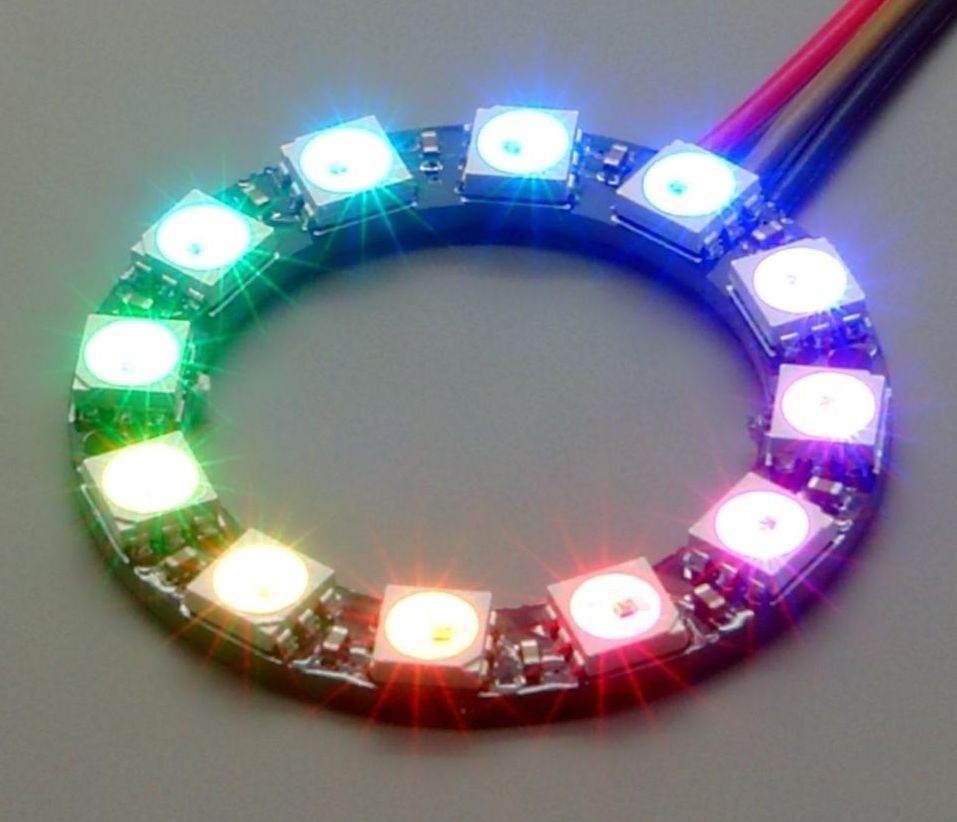

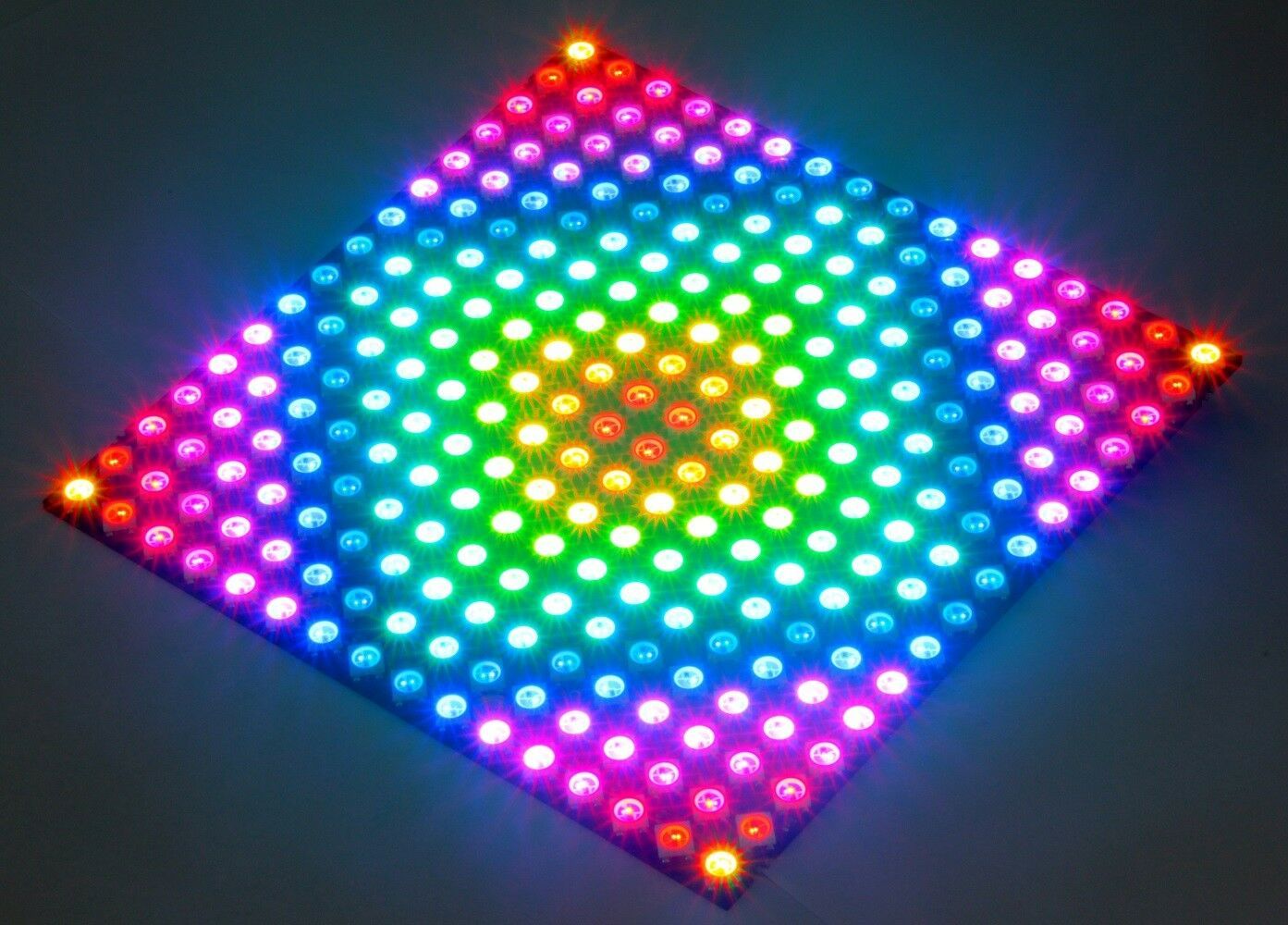

    RGB-LEDs mit WS2812 Neopixel

    ws2812-ring.py WokWi: 1 - 2

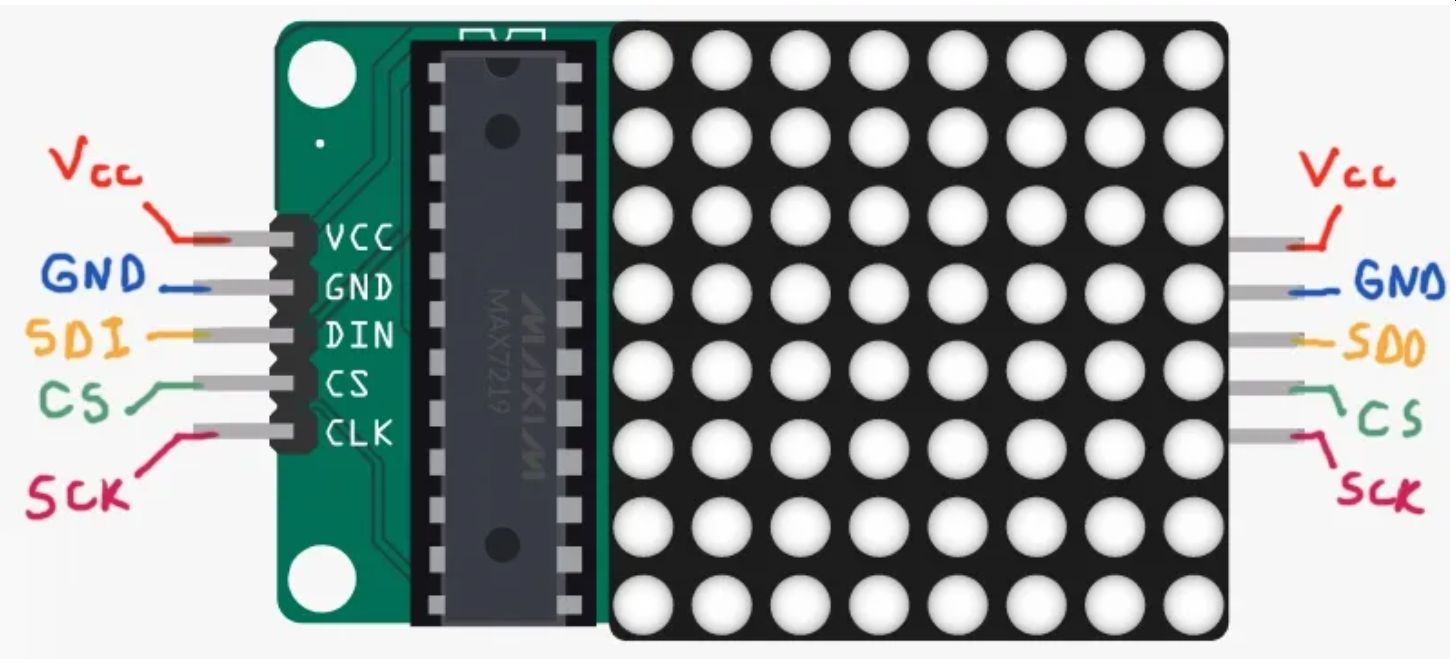

  • MAX7219 8x8 LED Matrix: SPI
    ..... (1) (2) , (3)
    • ...
