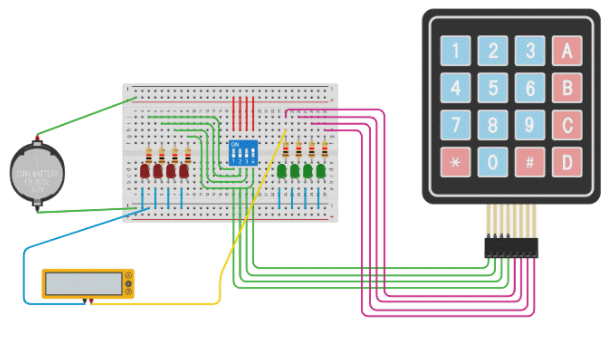

Du kannst dich in dieser
TinkerCad Simulation
mit der Folientastatur vertraut machen.
TinkerCAD-Anmeldung ist aber erforderlich.

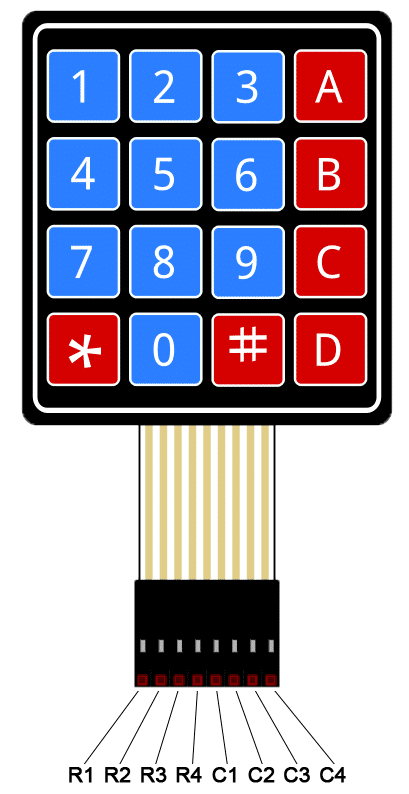

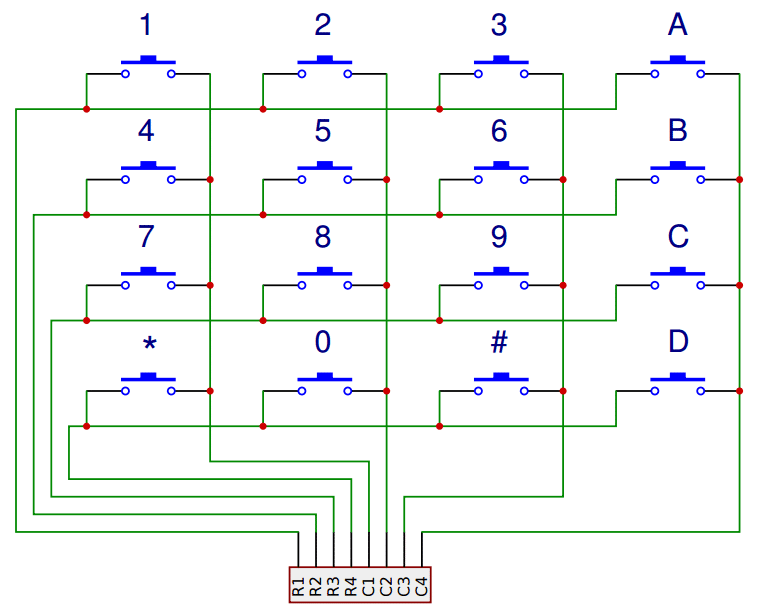

Über die vier DIP-Schalter kann auf jede Zeile von Schaltern eine Spannung angelegt werden.
Jeder Zeile ist eine rote LED zugeordnet, die bei anliegender Spannung leuchtet.
Durch Drücken einer Taste auf der Folientastatur kann die Spannung auch auf eine grüne LED geschalten werden.
Aus dem Leuchten einer roten und einer grünen LED kann auf die gedrückte Taste der Folientastatur geschlussfolgert werden.
Beachte: Beim Einsatz des Spannungsmessers in der Simulation kommt es unerklärlichen Meßfehlern.
